รายละเอียดสินค้า:
|
ชื่อผลิตภัณฑ์: | แท่นยกไฮดรอลิกเคลื่อนที่ | คีย์เวิร์ด: | แพลตฟอร์มการทำงานทางอากาศเคลื่อนที่ |
---|---|---|---|
ยกไดรฟ์ / กระตุ้น: | ไฮดรอลิค | กลไกการยก: | ลิฟท์กรรไกร |
ขนาดโต๊ะ: | 1200*1000mm | แม็กซ์ ยกสูง: | 12M |
ความจุ: | 300~2000 กก. | พลัง: | 2.2kw |
น้ำหนัก: | 420-1500KG | แอปพลิเคชัน: | งานทางอากาศ |
แสงสูง: | แท่นยกขากรรไกรไฮดรอลิกเคลื่อนที่ 7.8m,แท่นยกไฮดรอลิกเคลื่อนที่แบบพกพา,แท่นยกขากรรไกรแบบพกพา 13.8m |
แพลตฟอร์มยกไฮดรอลิกเคลื่อนที่ที่มีความเสถียรสูงพร้อมแพลตฟอร์มการทำงานที่กว้าง
แนะนำแพลตฟอร์มยกไฮดรอลิก:
แท่นยกแบบเคลื่อนที่สามารถเดินได้เร็วและช้าในระดับความสูงต่างๆ และสามารถทำงานได้อย่างต่อเนื่องทั้งขึ้นและลง เดินหน้า ถอยหลัง บังคับเลี้ยว และทำงานอื่นๆ ในแพลตฟอร์มการทำงานที่สะดวกสบายในอากาศความสูงในการทำงานสามารถเข้าถึง 12 เมตรและรับน้ำหนักได้ 300 ~ 2000 กก.เหมาะสำหรับลูกค้าที่ต้องการงานบนที่สูง เช่น โรงงาน โรงงาน สนามบินล็อบบี้สแควร์ และสวนสาธารณะ
ข้อมูลจำเพาะของแพลตฟอร์มยกไฮดรอลิก:
ข้อมูลจำเพาะของผลิตภัณฑ์ |
GTJZ06 | GTJZ08 | GTJZ10 | GTJZ12 |
ความสูงในการทำงาน | 7.8m | 10m | 12m | 13.8m |
ความสูงของแพลตฟอร์ม | 5.8m | 8m | 10m | 11.8m |
ความสูงของแพลตฟอร์มที่เก็บไว้ | 1.07m | 1.23m | 1.37m | 1.49m |
ความยาวของแพลตฟอร์ม | 1.67m | 2.27m | 2.27m | 2.27m |
ความยาวส่วนขยายของแพลตฟอร์ม | 0.9m | 0.9m | 0.9m | 0.9m |
ความกว้างของแพลตฟอร์ม | 0.76m | 0.81m | 1.17m | 1.17m |
ความสูงโดยรวม | 2.18m | 2.34m | 2.48m | 2.59m |
ความยาวโดยรวม | 1.86m | 2.42m | 2.42m | 2.42m |
ความกว้างโดยรวม | 0.76m | 0.81m | 1.17m | 1.17m |
ฐานล้อ | 1.31m | 1.87m | 1.87m | 1.87m |
กวาดล้างดิน | 0.1m | 0.1m | 0.1m | 0.1m |
กำลังยก | 230กก. | 230กก. | 320กก. | 320กก. |
ดาดฟ้าเสริมกำลังยก | 113กก. | 113กก. | 113กก. | 113กก. |
ยกขึ้น | 27s | 37s | 45s | 50s |
ยกลง | 22s | 32s | 35s | 38s |
น้ำหนัก | 1415กก. | 2250กก. | 2440กก. | 2860กก. |
ไดรฟ์ความเร็ว (แพลตฟอร์มลดลง) | 0-5 กม./ชม | 0-3.5 กม./ชม | 0-3.5 กม./ชม | 0-3.5 กม./ชม |
ไดรฟ์ความเร็ว ( แพลตฟอร์มยกระดับ ) | 0-0.8 กม./ชม | 0-0.8 กม./ชม | 0-0.8 กม./ชม | 0-0.8 กม./ชม |
รัศมีวงเลี้ยว-ด้านใน | 0 | 0 | 0 | 0 |
รัศมีวงเลี้ยว-นอก | 1.64m | 2.10m | 2.14m | 2.14m |
เกรดได้ | 30% | 25% | 25% | 25% |
เอียงสูงสุด | 3° | 3° | 3° | 3° |
ยางตันไม่มีรอย | 15×5 | 15×5 | 15×5 | 15×5 |
แบตเตอรี่ | 6V×4/225Ah | 6V×4/225Ah | 6V×4/225Ah | 6V×4/225Ah |
ที่ชาร์จ | 30A อัตโนมัติ | 30A อัตโนมัติ | 30A อัตโนมัติ | 30A อัตโนมัติ |
หลักการทำงานของแท่นยกไฮดรอลิก:
น้ำมันไฮดรอลิกถูกสร้างขึ้นโดยปั๊มใบพัดที่แรงดันหนึ่ง และเข้าสู่ส่วนล่างสุดของกระบอกสูบไฮดรอลิกผ่านตัวกรองน้ำมัน วาล์วย้อนกลับแม่เหล็กไฟฟ้าแบบกันไฟ วาล์วปีกผีเสื้อ วาล์วตรวจสอบการควบคุมไฮดรอลิก และวาล์วสมดุล เพื่อให้ลูกสูบของ กระบอกไฮดรอลิกเลื่อนขึ้นและยกน้ำหนักน้ำมันที่ส่งคืนจากปลายด้านบนของกระบอกสูบของเหลวจะกลับสู่ถังเชื้อเพลิงผ่านวาล์วย้อนกลับแบบแม่เหล็กไฟฟ้าที่ป้องกันการระเบิด และแรงดันที่กำหนดจะถูกปรับผ่านวาล์วน้ำล้น และค่าที่อ่านได้ของมาตรวัดความดันจะถูกสังเกตผ่านมาตรวัดความดัน .
ลูกสูบของกระบอกสูบไฮดรอลิกเคลื่อนลงด้านล่าง (กล่าวคือ น้ำหนักลดลง)น้ำมันไฮดรอลิกเข้าสู่ปลายด้านบนของกระบอกสูบไฮดรอลิกผ่านวาล์วย้อนกลับแบบแม่เหล็กไฟฟ้าป้องกันการระเบิด และน้ำมันส่งคืนที่ปลายล่างของกระบอกไฮดรอลิกจะกลับสู่ถังเชื้อเพลิงผ่านวาล์วสมดุล วาล์วตรวจสอบการควบคุมไฮดรอลิก วาล์วปีกผีเสื้อ และวาล์วย้อนกลับแบบแม่เหล็กไฟฟ้าป้องกันการระเบิดเพื่อให้ของหนักตกลงมาอย่างราบรื่นและการเบรกมีความปลอดภัยและเชื่อถือได้ วาล์วบาลานซ์ถูกตั้งค่าไว้บนถนนส่งคืนน้ำมันเพื่อปรับสมดุลของวงจรและรักษาแรงดัน เพื่อไม่ให้วัตถุหนักเปลี่ยนความเร็วจากมากไปน้อย และ อัตราการไหลจะถูกปรับโดยวาล์วปีกผีเสื้อเพื่อควบคุมความเร็วในการยกเพื่อให้การเบรกปลอดภัยและเชื่อถือได้และป้องกันอุบัติเหตุ มีการเพิ่มวาล์วทางเดียวสำหรับควบคุมระบบไฮดรอลิก ซึ่งก็คือล็อคไฮดรอลิก เพื่อให้แน่ใจว่ามีการล็อคตัวเองอย่างปลอดภัยเมื่อท่อส่งไฮดรอลิกระเบิดโดยไม่คาดคิดมีการติดตั้งสัญญาณเตือนเสียงโอเวอร์โหลดเพื่อแยกแยะการโอเวอร์โหลดหรือความล้มเหลวของอุปกรณ์

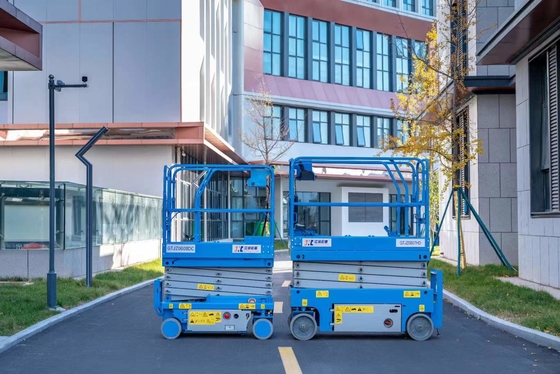

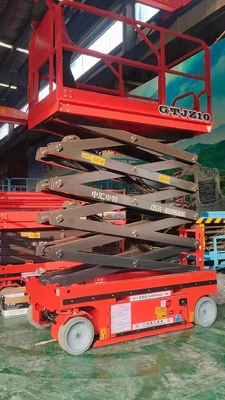

ภาพถ่ายแพลตฟอร์มยกไฮดรอลิก:
